本安型LED巷道燈系列 >>

DJS18(24、36、48、60)/127L（A）礦用隔爆兼本安型LED巷道燈

一、適用范圍及用途

本產品適用于有甲烷、煤塵等爆炸性混合物氣體的煤礦井下巷道及機電峒室，中心變電所、車場、泵房等場所內作固定式照明用。
產品執行 MT221-2005《煤礦用防爆燈具》、GB3836-2010《爆炸性氣體環境用電器設備》標準。

二、型號及含義

三、主要特點

該巷道燈主要特點是免維護、高安全性、光散角大、方便清潔。配光設計合理，亮度、色溫、光強分布達到最佳值。良好的散熱性能是其它類型煤礦用LED巷道燈不可比的，因此光衰小、長壽命。

四、主要技術參數

序號	型號	額定電壓	額定功率	照度（距離3m時）	引入電纜規格mm	外形尺寸 mm	重量kg
1	DJS18/127L(A)	127V	18W(12W+6W)	≥10Lx	φ10.5-φ15	773×240×109	4.7
2	DJS24/127L(A)	127V	24W(12W×2)	≥10Lx	φ10.5-φ15	773×240×109	4.7
3	DJS36/127L(A)	127V	36W(12W×3)	≥10Lx	φ10.5-φ15	773×240×109	4.8
4	DJS48/127L(A)	127V	48W((12W×4)	≥10Lx	φ10.5-φ15	823×240×109	4.9
5	DJS60/127L(A)	127V	60W(12W×5)	≥10Lx	φ10.5-φ15	823×240×109	5

五、結構概述

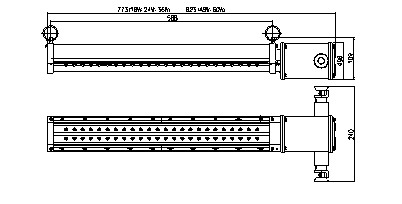

六、外形尺寸

該巷道燈為固定使用型，采用隔爆兼本質安全結構。由接線電源隔爆腔和LED光源腔組成。接線電源隔爆腔內的本安電路，將通過引入裝置的127V交流電，變換為穩壓、恒流、經安全柵雙重保護的本安電源供LED光源使用。LED光源腔，由高亮度LED發光二極管、鰓形散熱外殼體、下殼體、防靜電透明燈罩、端蓋等構成。

上蓋上設有銘牌，接線電源腔與LED光源腔有符合規定的隔爆接合面，接線電源腔與外界有符合規定的隔爆接合面，巷道燈與外界有符合規定的密封墊。
